您當前的位置：首頁 > 產品展示 > 機組設備配套風機系列 > DFW系列雙吸式離心風機

	DFW系列雙吸式離心風機
	機號：2#-4.5# 風量：1000-23000m3/h 全壓：100-790Pa
	特點：采用多翼前向式離心葉輪、外轉子電機、直聯傳動、風量大、噪聲低、體積小、重量輕、性能優越、安裝方便
	應用：賓館、飯店、工廠等建筑通風換氣,中央空調、新風機組、變風量空氣處理組、空氣凈化設備、灌裝設備配套,各種通風柜、風機箱、除煙、除塵機組等通風設備配套

	DFA多翼式離心風機
	機號：1#~7#，風量：198~1260m3/h，風壓：353~1715Pa。
	特點：采用前向多翼式離心葉輪（分鍍鋅鋼、不銹鋼、鋁合金等材質葉輪），電機（單相或三相）直聯傳動方式，具有明顯的壓力高、噪聲低、運轉平穩、體積小、重量輕、外形美觀、安裝方便等特點。
	應用：糧食機械、塑料機械、化工機械、烘干機、等生產線設備配套使用，也用于賓館、飯店、醫院、辦公樓等建筑工程的通風換氣。

DFW系列雙吸式離心風機性能參數表

型號	風量 (m3/h)	全壓 (Pa)	靜壓 (Pa)	噪聲 dB(A)	配套電機 (kW-P)
DFW2	1000	335	295	60	0.25-4
DFW2	1500	340	250	63	0.34-4
DFW2A	2000	325	230	67	0.37-4
DFW2A	2500	310	180	70	0.45-4
DFW2.5	2000	160	120	66	0.25-6
	2500	110	33	71	0.37-6
	2000	400	355	69	0.37-4
	2500	360	285	73	0.55-4
DFW2.5ⅡB	2500	440	390	71	1.0-4
DFW2.5ⅡB	3000	400	315	73	1.0-4
DFW2.5Ⅲ	3000	330	280	70	1.0-4
DFW2.5Ⅲ	4000	250	170	73	1.0-4
DFW2.8	2000	500	480	71	0.8-4
	2500	530	475	71.5	0.8-4
	3000	540	470	73	1.1-4
	3500	530	445	74	1.1-4
DFW2.8Ⅱ	2000	245	225	63	0.55-6
	2500	270	220	65	0.55-6
	3000	255	210	67	0.55-6
	3500	245	190	69	0.55-6
	3500	560	495	72	1.1-4
	4000	530	440	73	1.1-4
DFW3.15	3000	380	340	66.5	0.8-6
	4500	330	245	70.5	1.1-6
	2500	700	670	73	1.1-4
	3000	710	675	74	1.5-4
	4000	700	650	76	1.5-4
	5000	650	560	78	1.8-4
	5500	630	525	79	2.2-4
	6000	620	485	80	2.2-4
DFW3.15Ⅱ	5000	300	225	72	1.1-6
	5500	275	180	75	1.1-6
	6000	235	130	77	1.1-6
	5000	780	710	79	1.8-4
	5500	780	700	79.5	2.2-4
	6000	760	660	81	2.2-4

型號	風量 (m3/h)	全壓 (Pa)	靜壓 (Pa)	噪聲 dB(A)	配套電機 (kW-P)
DFW3.55	4000	430	390	67	1.1-6
	4500	425	370	68.5	1.1-6
	5000	420	350	70	1.1-6
DFW3.55Ⅱ	5500	410	350	69	1.5-6
	6000	400	330	71	1.5-6
	7000	360	260	74	1.5-6
DFW4	3000	490	470	70	1.1-6
	4000	540	505	70.5	1.1-6
	4500	540	495	71.5	1.5-6
	5000	540	485	72	1.5-6
	6000	530	440	74	1.5-6
	6500	5560	465	75	1.8-6
	7000	560	450	75.5	1.8-6
	7500	540	420	77	2.2-6
	8000	530	400	78	2.2-6
	8500	530	400	78.5	2.2-6
DFW4.5	5000	725	700	74	1.8-6
	6000	760	705	74.5	2.2-6
	7000	780	725	75	3.0-6
	8000	790	710	75.5	3.0-6
	9000	790	700	76.5	3.0-6
	10000	760	645	77	4.0-6
	12000	720	570	78	5.5-6
	13000	705	525	79.5	5.5-6
	14000	680	475	80	5.5-6
	15000	660	420	81	6.0-6
DFW4.5Ⅰ	10000	650	550	76	4.0-6
	11000	630	515	76.5	4.0-6
	12000	620	480	77	5.5-6
	14000	580	400	79	5.5-6
	15000	560	360	80	6.0-6
DFW4.5Ⅱ	14000	750	600	81	5.5-6
	15000	740	550	83	6.0-6
	16000	725	525	84	6.0-6
	18000	690	430	85.5	7.5-6
	20000	6400	330	87	9.0-6

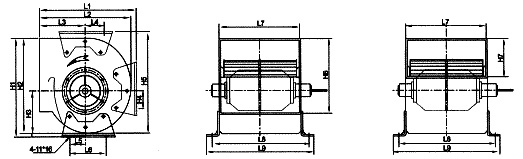

DFW型離心風機外形尺寸表

風機型號	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12
DFW2	313	308	150	76	70	170	280	308	332
DFW2A	338	332	160	87	75	190	28	308	332
DFW2.5	385	380	185	155	123	300	247	275	299
DFW2.5ⅡB	380	373	185	155	123	300	287	315	339
DFW2.5Ⅲ	385	380	185	155	123	300	370	400	424
DFW2.8	434	427	204	183	128	340	277	305	329
DFW2.8Ⅱ	434	427	204	183	128	340	332	360	384
DFW3.15	492	489	230	223	161	405	322	350	374
DFW3.15Ⅱ	492	489	230	223	161	405	372	400	424
DFW3.55	541	534	251	228	174	417	353	383	407
DFW3.55Ⅱ	541	534	251	228	174	417	423	453	477
DFW4	582	575	264	292	193	492	392	420	444
DFW4Ⅱ	582	575	264	292	193	492	450	478	502
DFW4.5	698	685	313	339	271	608	432	460	484	655	30	283
DFW4.5Ⅱ	698	685	313	339	271	608	521	550	574	655	30	283

DFW2-4.5Ⅱ 安裝風機腳外形圖
DFW2-4.5Ⅱ 安裝框架外形圖

DFA多翼式離心風機性能參數

型號	風量 m3/h	風壓 Pa	轉速 (rpm)	功率 W	噪聲 dB(A)	重量 Kg	?	型號	風量 m3/h	風壓 Pa	轉速 (rpm)	功率 W	噪聲 dB(A)	重量 Kg
DAF-1	198	353	2900	40	60	3.2	?	DFA-4	504	843	2900	250	75	<8
DFA-2	300	490	2900	60	60	3.6	?	DFA-5	720	1127	2800	370	75	<8.5
DFA-3	426	686	2900	180	75	8	?	DFA-6	870	1274	2800	550	80	<10
DFA-3B	408	686	2900	180	75	7	?	DFA-7	1260	1715	2800	750	80	<12

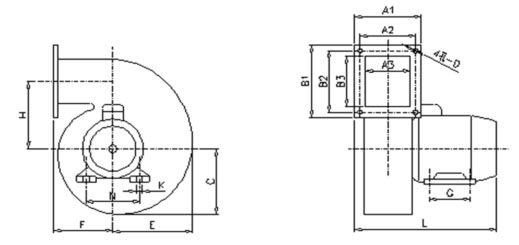

DFA風機外形尺寸

型?號	L	A1	A2	A3	B1	B2	B3	C	D	E	F	G	H	N	K
DFA-1	195	94	81	69	68	54	40	66	6.5	74	90	60	61	70	6
DFA-2	215	104	84	68	80	62	45	76	6.5	84	92	71	68	90	6
DFA-3	265	114	96	74	114	96	52	115	6.5	123	108	80	106	100	7
DFA-3（B）	265	114	96	74	114	96	52	83	6.5	92	100	80	63	100	7
DFA-4	275	114	96	74	114	96	52	115	6.5	123	108	71	106	100	7
DFA-5	305	140	120	100	120	96	52	115	6.5	123	108	80	106	100	8
DFA-6	330	120	100	74	100	100	74	144	8.5	152	140	100	130	125	10
DFA-7	340	145	125	100	125	105	75	145	8.5	150	141	100	128	125	10

說明：L因電機配套尺寸有所變化，如用戶有特殊要求，請訂貨時說明。
安裝與使用說明
1、安裝前，應對風機各部進行檢查，外觀機殼有否變型（防運輸時損壞），出風口角度是否符合要求，安裝尺寸是否一致。風機不得擠壓、碰撞，以防機殼變型，外觀損壞、風葉打壞、均影響使用壽命。
2、實裝時注意檢查機殼及葉輪內部有否遺留雜物，查看額定電壓參數，接線相數后才能接線。安裝后試車前須先用手撥動風葉，檢查是否過緊，葉輪與機殼有否碰撞現象，發現問題及時排除，然后接通電源點動風機，查看葉輪旋轉方向是否正確，最后裝回電機罩殼，進行試運轉一小時。
3、一旦發現風機有問題，應隨時立即停機檢修。定期清除風機前后管道中的異物，以防意外。
4、如遇工況變化，應采用閥門調節風量。定期測量風機電機電流大小，測定值應小于額定電流值。
